Réaliser une orthophotographie thermique avec Pix4D est un processus technique qui permet de créer des cartes thermiques précises à partir d’images capturées par drone. Ces cartes sont utilisées dans de nombreuses applications, comme l’inspection de bâtiments, la détection de fuites thermiques, ou encore l’analyse de performance énergétique. Voici un guide complet pour réaliser une orthophotographie thermique avec Pix4D.
Qu’est ce qu’une orthophotographie thermique, et à quoi ça sert.

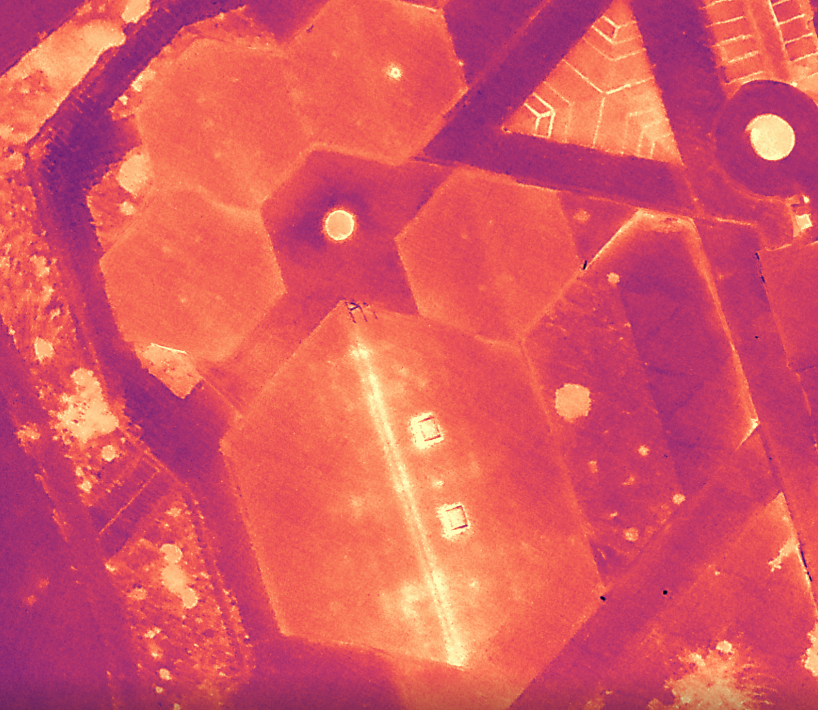

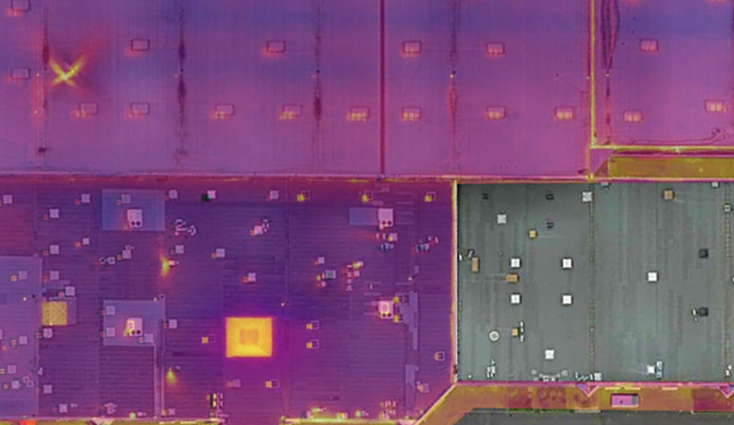

L’orthophotographie thermique consiste à créer une image orthorectifiée. Elle présente ainsi une vue aérienne précise et corrigée géométriquement, en utilisant des données thermiques. Ces images sont particulièrement utiles pour visualiser les variations de température sur les surfaces inspectées. L’autre avantage, c’est de pouvoir cumuler des informations de qualité. En associant plusieurs centaines d’images thermiques pour constituer l’orthophotographie, on génère un modèle de qualité. Pour aller dans les détails, il suffit de zoomer. On garde ainsi la localisation de ce qui intéresse. Cela est idéal pour cibler les pathologies thermiques des bâtiments.
Un matériel adapté avec des caméras thermiques hautes résolutions.
Avant de commencer, il est essentiel de disposer du matériel approprié :
- Drone équipé de capteur thermique : Un drone compatible avec une caméra thermique, comme les DJI Matrice 300 avec capteur H20T ou Zenmuse XT2. Aujourd’hui, ce sont principalement les mavic 3 Thermal qui sont utilisés. Ce dernier modèle est idéal pour profiter d’un drone pas trop cher et de grande qualité.
- Pix4Dmapper : Logiciel de traitement d’images compatible avec les données thermiques, associé avec la partie Pix4D Cloud, pour pouvoir diffuser la données en ligne.
- Ordinateur performant : Pour traiter les images rapidement et sans erreurs.
Planification de la mission : un vol précis avec un fort recouvrement
Pour garantir des résultats précis, une planification minutieuse est nécessaire :
- Définir la zone d’étude : Identifiez clairement la zone que vous souhaitez capturer. Utilisez un logiciel de planification de vol comme Pix4Dcapture.
- Paramètres de vol : Planifiez le vol pour capturer les images à une altitude appropriée (généralement entre 30 et 50 mètres) pour assurer une bonne résolution thermique. Réglez l’intervalle de prise de vue pour capturer des images avec un chevauchement suffisant (85% avant et 80% latéral de minimum). Si vous volez bas, c’est à dire en dessous de 30 mètres, on vous conseil de faire du 90/90 en recouvrement. Sinon, vous aurez certains endroit de l’ortho qui auront du mal à se positionner.
- Conditions météorologiques : Effectuez la mission lorsque le soleil est bas (tôt le matin ou tard dans le soir) pour minimiser les reflets thermiques sur les surfaces. L’idéal est un vol de nuit si la levée par drone est longue.
Capture des données et production de l’orthophoto avec le Drone thermique.
Une fois la mission planifiée, il est temps de capturer les images thermiques :
- Vérifier l’équipement : Assurez-vous que le drone et la caméra thermique fonctionnent correctement, et que la batterie est suffisamment chargée.
- Lancer la mission : Utilisez votre application de vol pour lancer la mission. Assurez-vous que les images sont capturées avec le chevauchement nécessaire et qu’aucune zone critique n’est manquante.
- Vérification des images : Vérifiez les images capturées sur le terrain pour vous assurer qu’il n’y a pas de flou ou de problème d’exposition.
Post-traitement avec Pix4D : mise en production de la donnée thermique.
Le traitement des images est l’étape clé pour créer une orthophotographie thermique précise :
- Importer les images dans Pix4D : Lancez Pix4Dmapper ou Pix4D Thermal et créez un nouveau projet. Importez toutes les images thermiques capturées.
- Configurer les paramètres de traitement : Sélectionnez le modèle de caméra thermique approprié (par exemple, FLIR). Configurez les étapes de traitement en activant la correction radiométrique et la calibration thermique pour des résultats précis.
- Étape 1 : Alignement des images : Pix4D va aligner les images thermiques pour créer une carte de points. Vérifiez le rapport de qualité pour s’assurer que l’alignement est correct. A priori, vous verrez des points rouges si quelque chose ne fonctionne pas correctement.
- Étape 2 : Création du nuage de points dense et de la mosaïque : Le logiciel génère un nuage de points dense et une orthomosaïque thermique. Vérifiez les couleurs pour vous assurer que les températures sont correctement représentées.
- Étape 3 : Exportation de l’orthophotographie : Une fois le traitement terminé, exportez l’orthophotographie thermique dans le format souhaité (GeoTIFF, JPG, etc.) pour analyse ou intégration dans un SIG.
Analyse et utilisation des données thermiques
Après la génération de l’orthophotographie, analysez les données pour en tirer des informations pertinentes :
- Identifier les zones à problèmes : Utilisez les variations de température visibles pour repérer les fuites thermiques, les zones mal isolées, ou les panneaux solaires défectueux.
- Rapports et Documentation : Créez des rapports détaillés avec les données thermiques pour partager avec vos clients ou équipes techniques.
Conseils et bonnes pratiques préalables à une captation
- Calibrer correctement la caméra thermique avant chaque mission pour garantir des mesures précises.
- Effectuer des vols réguliers dans des conditions similaires pour comparer les données thermiques au fil du temps.
- Vérifier les conditions de vol locales et respecter les réglementations en vigueur pour l’utilisation de drones et la capture d’images thermiques.
